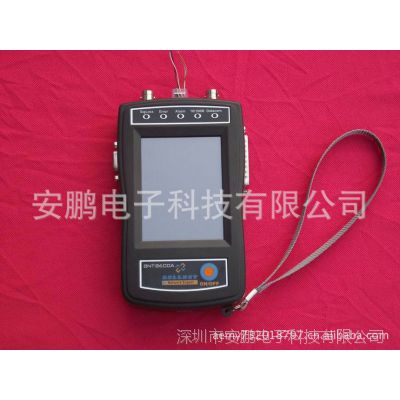

BN8600A是集E1、V.35/V.24、10/100M以太网多种物理接口，提供强大功能的手持式数据网络测试测试仪表，操作简单、携带方便、全中文显示界面、直接显示测试统计结果的成功和失败，为工程人员和维护人员进行现场安装，调试及维护，节约了大量的时间。

产品功能

u     广域网协议支持帧中继、HDLC、PPP

u     支持在线、非在线测试

u     协议流量的统计、分析

u     支持封装的LAN协议

u     内置包括E1、V.35/V.24

u     10/100M光电以太网接口

u     专家系统可统计WAN上的LAN业务流并进行统计分类

u     物理层增强的误比特率测试

u     链路层的模拟与评估功能

u     目的IP地址的探测及快速IP PING功能

u     硬件具备扩展功能

主要技术参数
接口
◊        Datacom数据接口：1个V.35/V.24数据测试功能
◊        E1接口：2发2 E1链路,符合G.703(E1)测试功能（75/120欧姆）
◊        以太网接口：10/100M/1000M以太网端口

E1 部分
◊        测试速率：2.048Mbps、N（连续）和M（非连续）×64Kbps(N&M=1到31) 插入／取出N或M× 64kbps
◊        线路编码：HDB3&AMI
◊        帧型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704
◊        在线、非在线测试功能

发送端
◊        时钟源，内部时钟：2.048MHz±5ppm；
◊        接收：锁住被收信号
◊        线路编码：HDB3和AMI
◊        脉冲波形：符合ITU-T G.703
◊        差错插入：BIT、CODE、BIT+CODE；单个或1×10-1到1×10-7速率

接收端：
◊        频率范围：2.048Mbps±8000bps
◊        输入灵敏度：0到-43dB
◊        回损性能符合ITU-T G.703；抖动容阻
◊        符合ITU-T G.823
◊
测量
◊        E1接收信号电平
◊        E1接收频率测量
◊        E1的接口电压
◊        Code/BPV差错（差错计数和比率）
◊        帧差错（FAS、MFAS和CRC-4差错计数和
◊        差错比率）LOS、Sync丢失、LOF、AIS、FAS、RAI和MFAS秒计数G.821分析、G.826测量、M.2100测量E-bit差错计数和比率
◊        支持PPP、HDLC 二层路由协议的分析
◊        支持链路的IP 地址自动探测及 IP PING功能的测试
◊        支持FTP 下载功能测试
◊        TCP/IP ***功能（提供上层业务的分析)


.35/V.24部分
◊        测试速率：N×64Kbps(N =1到31)
◊        V.35 、DCE/DTE接入模式 &V.24 同步测试模式测试图案PRBS:2n-1,n=9,11,15,20,23，符合ITU-T0.152,0.153
◊        BERT误码特性测试符合G.821分析
◊        提供V..35/V.24监控功能
◊        支持PPP、HDLC 二层路由协议的分析
◊        支持链路的IP 地址自动探测及快速流量IP PING功能的测试

帧中继部分
帧中继参数:
◊        支持E1、V.35/V.24物理接口
◊        UNIDTE/DCE 帧中继监测和模拟用户端（CPE）测试
◊        符合标准: ITU Q.933, ANSI T1.618/T1.617 ,
◊        CISCO LMI,LMI 分析，PVC 状态
◊        DLCI 统计 (同时提供 32个 DLCI)
◊        CIR 服务质量测试
◊        定时器：T391,T392,N391,N392,N393
◊        性能统计
◊        TCP/IP ***功能（帧中继上层业务的分析)
◊        支持链路的IP 地址自动探测及快速流量IP PING功能的测试

以太网IP Ping部分
◊        提供10/100BASE连通性验证服务
◊        自动识别10/100MBASE 网络服务
◊        光口光功率测试
◊        自动DHCP获取IP地址和手动配置IP 地址
◊        发包、收包、错误包、丢包及丢包率统计
◊        提供以太网链路自环IP PING
◊        快速流量IP PING


一般特性
可存贮200个测试结果，可屏幕显示或打印
高分辨率3.5英寸彩色LCD显示屏，带LED背光
内部电池：智能型锂电池 3000毫安，3.7V
电池操作时间：6小时；充电时间：5小时
充电器：DC5V，3A,220VAC,50-60Hz

环境
操作温度：0℃到50℃
存贮温度：－20℃到+70℃
温度：5%到90%非凝结
尺寸：200mm×95mm×50mm
重量：小于1公斤


配置
V.35DTE线一条
V.35DCE线一条
DB9－DB9线一条
RJ45－RJ45线一条
BNC－BNC线二条
DC5V3A桌面式电源一个
说明书一本
便携式单肩包一个
